產品說明

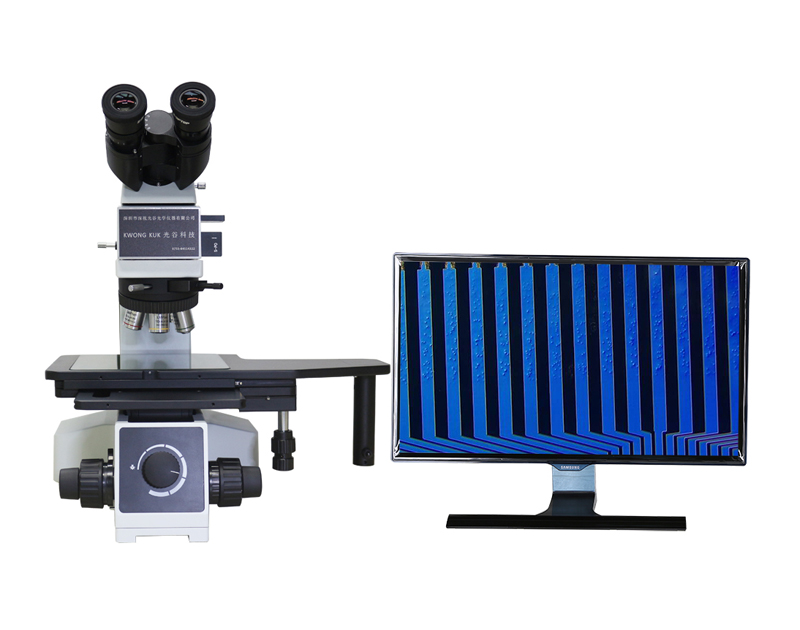

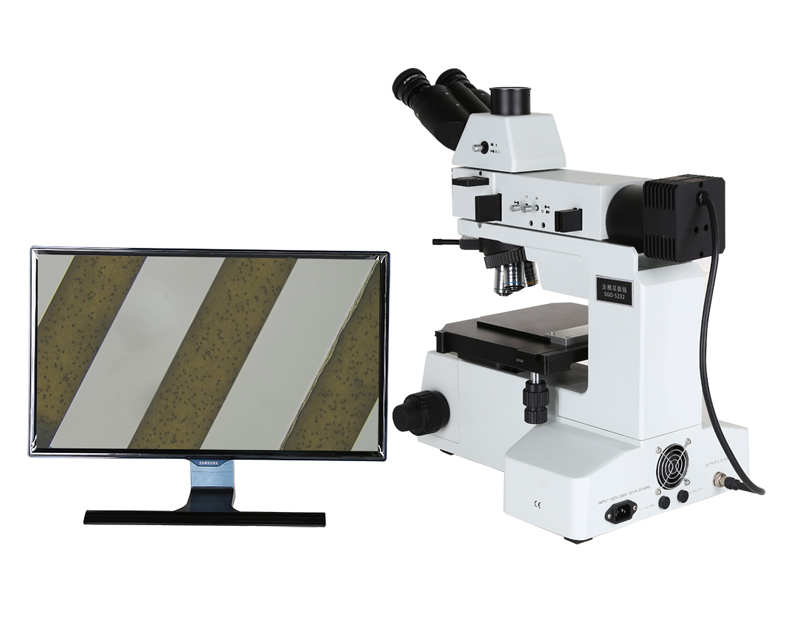

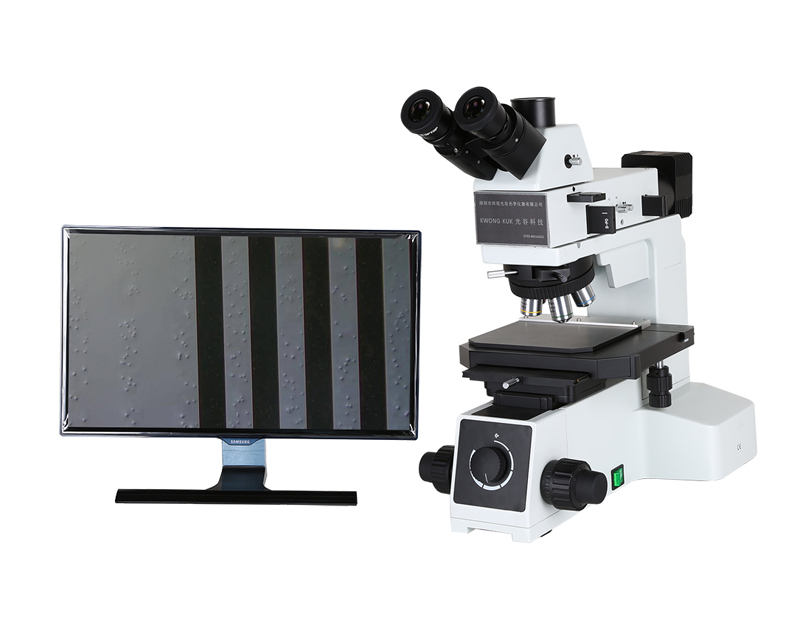

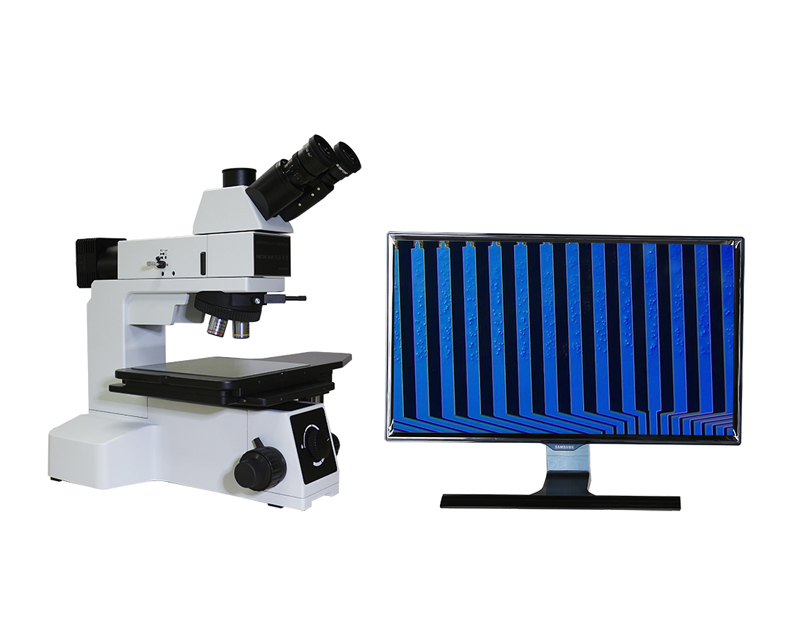

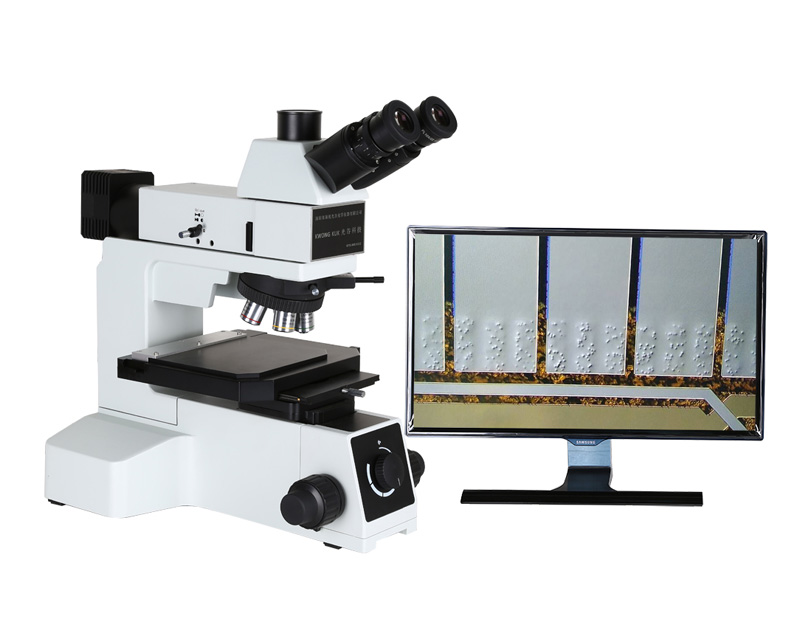

大行程移動工作平臺，長工作距半復消色差物鏡，圖像銳利清晰，廣泛應用于晶圓、FPD等各項工業檢測。
長工作距金相物鏡：全新設計的長工作距物鏡，采用半復消色差技術，其使用的多層寬帶鍍膜技術，使整個視場內的成像清晰銳利，色彩自然，明亮舒適。
高性能物鏡轉換器：SGO-5232的轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制，根據機型配置及功能的不同，可以選擇不同型號的轉換器。

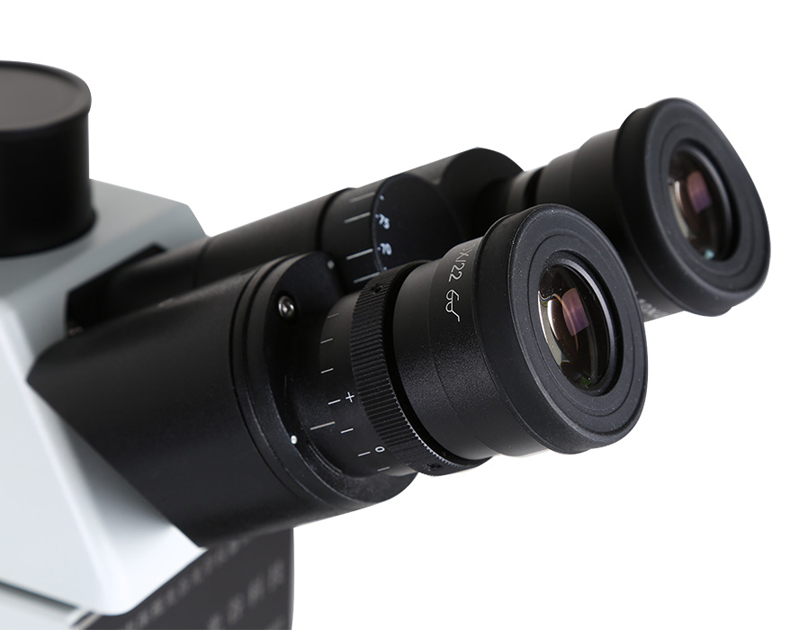

寬視場鉸鏈?zhǔn)饺坑^察筒：ETH25型正像鉸鏈三目觀察筒，所成像的方位與物體實際方位一致，物體移動的方向根像面移動的方向相同，便于觀察與操作，適用于6英寸移動平臺配合使用。RTH30R型鉸鏈三目觀察筒，適用于4英寸平臺配合使用，兩種類型的觀察筒可以再本系列機型內通用。
安全、穩重的機架結構設計：工業檢測級顯微鏡體，低重心、高剛性、高穩定性金屬機架，極大的提高系統的抗震能力與成像的穩定性。前置地手位粗微同軸調焦機構，內置100-240V寬電壓變壓器，可以適應不同地區的電網電壓，底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。
豐富的觀察方式，滿足您的檢測需求：集成了明場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
成像系統可有多種選擇，4K高清成像系統、USB3.0電腦版成像系統、超景深融合功能成像系統、高精度測量成像系統、金相分析成像系統等
全新采用半復消技術，集明場、斜照明、偏光等多種觀察方式，任何觀察下都能呈現清晰銳利的顯微圖像，可根據實際應用，進行功能選擇，是工業檢測的有效工具。
產品描述
大行程移動工作平臺，長工作距半復消色差物鏡，圖像銳利清晰，廣泛應用于晶圓、FPD等各項工業檢測。
1、安全、穩重的機架結構設計
工業檢測級顯微鏡鏡體，低重心、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。

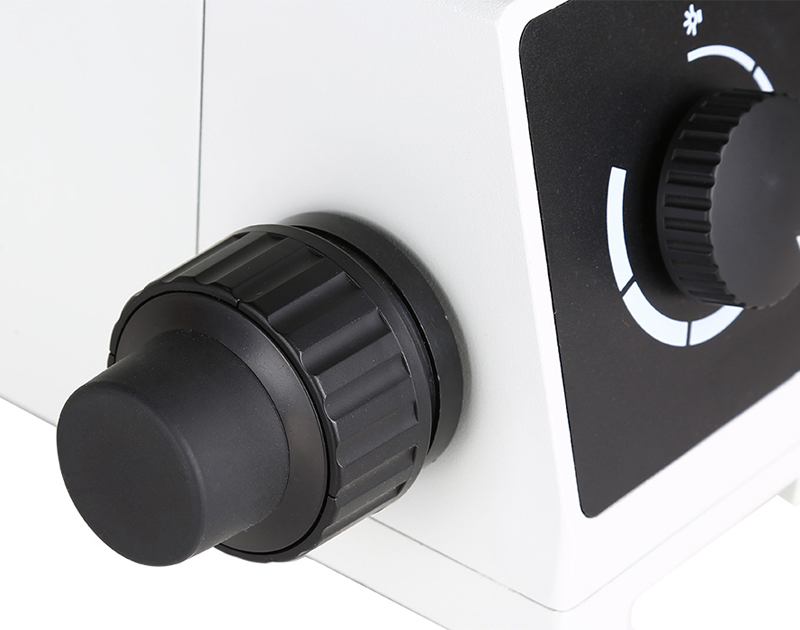

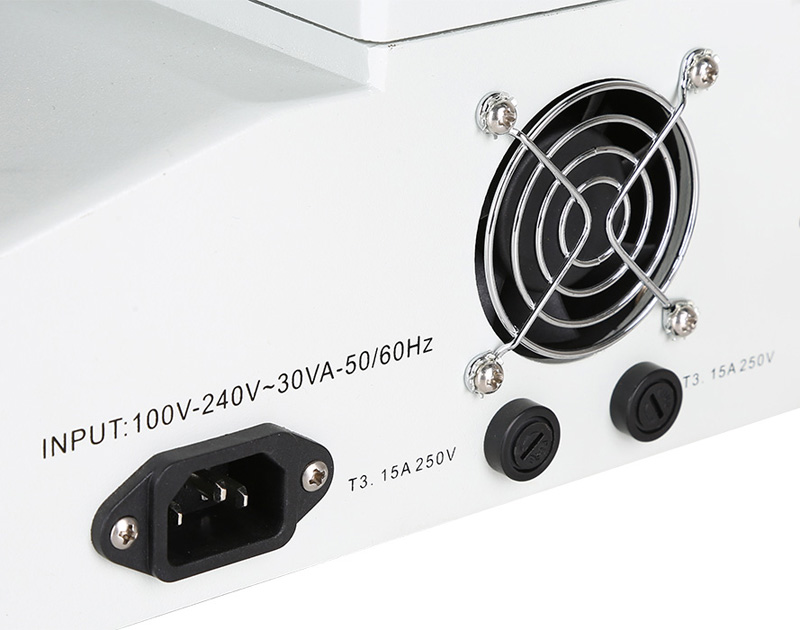

其前置低手位粗微調同軸調焦機構，內置100-240V寬電壓變壓器，可適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。
2、反射照明器
單顆大功率5W白色LED照明，帶斜照明機構。切換至斜照明時，可以使物體表面不同材質部分呈現立體圖案，增加觀察的對比度與視覺效果。

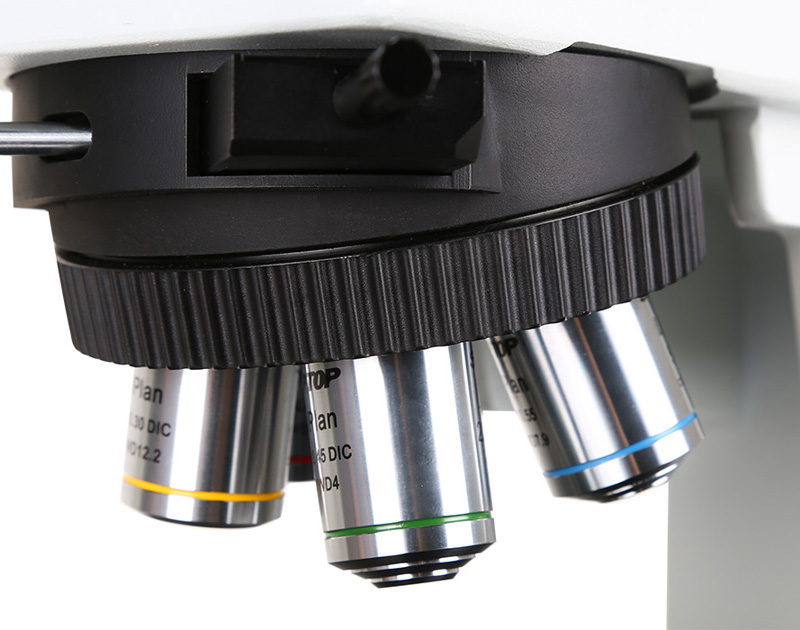

3、高性能物鏡轉換器
MX4R轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制，根據需求可配置不同孔位的轉換器。
主要特色：明場 偏光 微分干涉 拍照 測量
技術規格
|
型號 |
SGO-5232 |
|
|
放大倍率 |
50X、100X、200X、500X |
|
|
光學系統 |
無限遠色差校正光學系統 |
|
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm |
|
|
物鏡 |
LMPL無限遠長工作距金相物鏡（5X-DIC、10X-DIC、20X-DIC、50X） |
|
|
觀察筒 |
30° 傾斜, 倒像，無限遠鉸鏈?zhǔn)饺坑^察筒，分光比雙目：三目= 50:50或100:0 |
|
|
轉換器 |
內傾式五孔轉換器，帶DIC 插槽 |
|
|
鏡體 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100- 240V 寬電壓變壓器，單路電源輸出 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100-240V 寬電壓變壓器，雙路電源輸出 |
|
載物臺 |

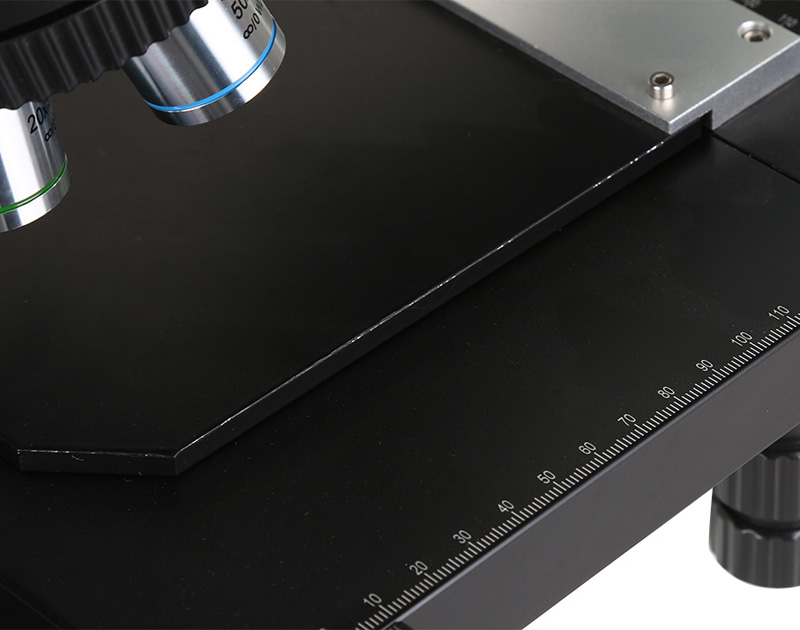

4" 雙層機械移動平臺，行程105×105mm，帶金屬平板平臺， 右手位X、Y 移動手輪，配平臺接口 |
4" 雙層機械移動平臺，行程105×105mm，帶玻璃平臺，右手位X、Y 移動手輪，配平臺接口 |
|
反射照明系統 |
帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。單顆大功率5W LED，白色，光強連續可調 |
|
|
透射照明系統 |
/ |
單顆大功率5W LED，白色，光強連續可調。N.A.0.5 聚光鏡，帶可變孔徑光闌 |
|
偏光裝置 |

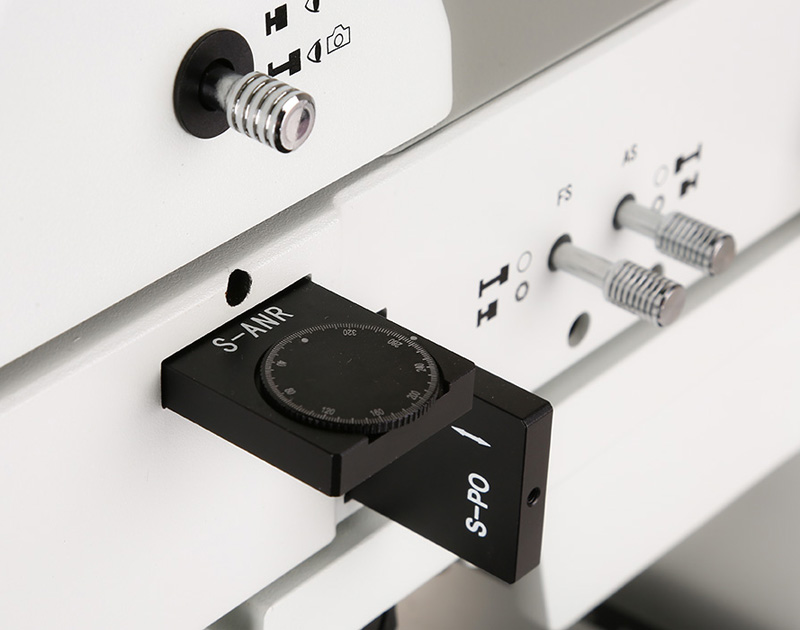

起偏鏡插板，360°旋轉式檢偏鏡插板 |
|
|
攝像附件 |
0.5X攝像接筒，C 型接口，可調焦 |
|
選配件
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺 |
|
|
高眼點大視野平場目鏡PL15X/16mm |
||
|
物鏡 |
LMPL無限遠長工作距金相物鏡（100X） |
|
|
觀察筒 |
25° 傾斜, 正像，無限遠鉸鏈?zhǔn)饺坑^察筒，分光比雙目：三目= 50:50或100:0 |
|
|
載物臺 |
6" 三層機械移動平臺，行程158×158mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄， 可快速移動 |
6" 三層機械移動平臺，反射行程158×158mm，透射行程：100×100mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄，可快速移動 |
|
攝像接口 |
0.35X、0.65X、1X攝像接筒，C 型接口，可調焦 |
|
|
濾色片 |
反射用干涉濾色片 |
|
|
其他 |
DIC微分干涉組件 |
|
