產品說明

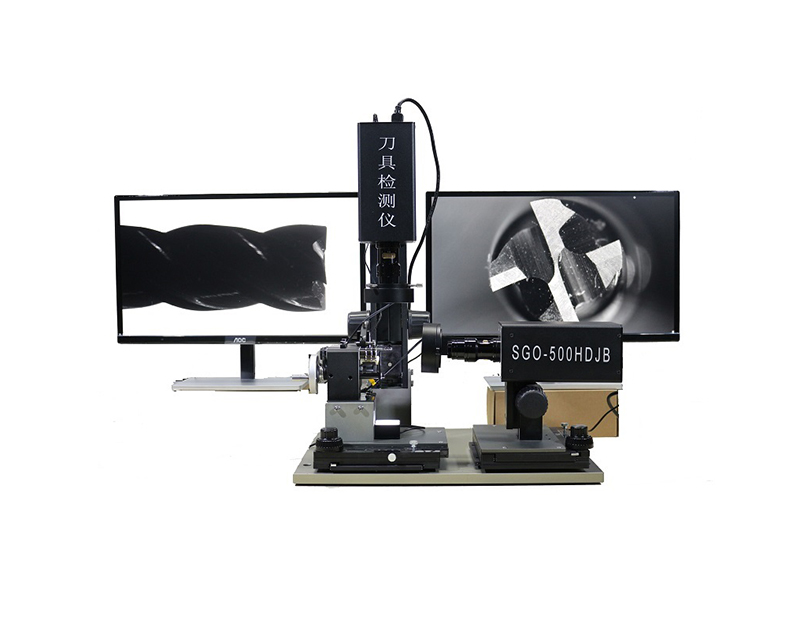

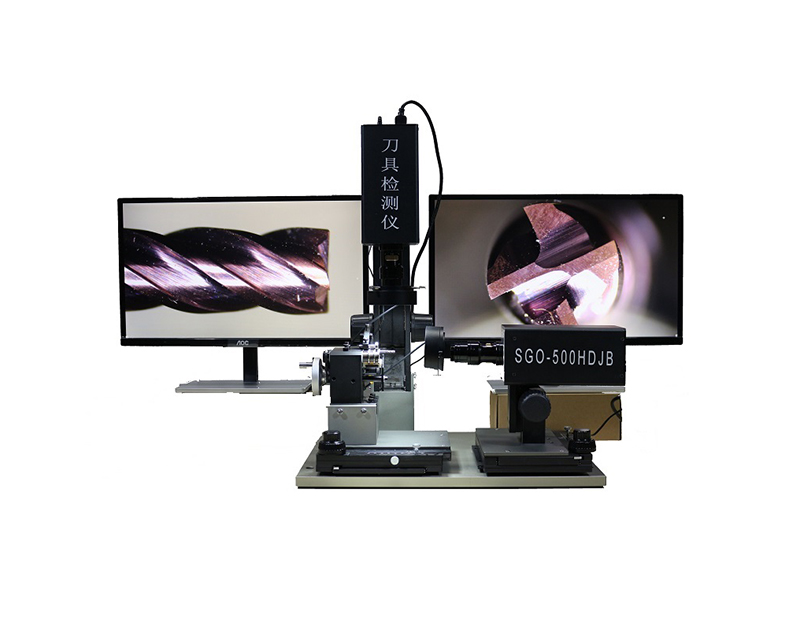

刀具檢測儀SGO-500HDJB是根據客戶需求，由光谷自行開發設計的一款刀具專用檢測設備。以數字圖像顯示的方式將傳統顯微鏡下的圖像更加直觀的呈現在顯示器上，有效的減輕使用人員因長時間觀察而帶來的用眼疲勞和長時間保持一個姿勢造成的頸肩腰的損傷，同時，又可達到多人同時觀察、討論，便于企業6S管理。
刀具檢測儀采用1080P高清影像，60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲（SD卡），顯微鏡相機內部自帶LINUX操作系統，內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
刀具檢測儀是一款組合型顯微鏡，主要由五大部分組成：光學系統、圖像采集系統、支架結構組件、照明系統及視頻顯示器部分。
主要特色：拍照、測量、自動測量直徑；
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備。 |
|
|
錄像 |
點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備。 |
|
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。 |
|
|
設置 |
點擊按鈕后調出設置功能壓面。 |
|
|
測量 |
點擊按鈕后可調出測量功能頁面
|
|
|
智能聚焦 |
點擊按鈕后自動捕捉焦距 |
|
型號 |
刀具專用檢測儀SGO-500HDJB |
|
|
刀具檢測范圍 |
直徑0.4-15mm |
|
|
鏡頭配置選項 |
進口光學鏡頭 |
|
|
連接方式 |
HDMI純數字高清信號，直接連接顯示器 |
|
|
測量精度 |
5-20微米 |
|
|
工作高度 |
105mm |
|
|
視野范圍 |
1-15mm |
|
|
分辨率 |
1920*1080 |
|
|
放大倍率 |
25-180倍 |
|
|
調焦機構 |
0-42mm |
|
|
立柱 |
直徑52*75mm,高度415mm |
|
|
固定底座 |
防靜電烤漆鋁質，460mm*260mm*15mm |
|
|
中心工作距離 |
120mm |
|
|
輸入電壓 |
100-240v |
|
|
鏡頭調焦行程 |
垂直方向Z軸160mm 水平方向X Y軸50*60mm |
|
|
拍照功能 |
有 |
|
|
測量功能 |
可對點、線間距、圓心距、夾角、不規則圖形、弧線等進行測量，自動測量直徑。 |
|
|
照明系統 |
1.高亮度雙頭LED環保光源，具有偏光聚光功能。 2.視覺檢測專用平行光源，專業用于自動測量直徑。 |
|
|
標準配置明細 |
檢測儀機體 |
1個 |
|
刀具專用夾具 |
1個 |
|
|
HDMI線 |
2條 |
|
|
操作鼠標 |
2個 |
|
|
U盤 |
2張 |
|
|
校正尺 |
2個 |
|
|
AOC21.5寸顯示器（選配） |
2臺 |
|
測量界面說明
|
|
坐標點:鼠標點擊后，在界面中任意一點點擊標記，顯示坐標值
|
|
圓半徑測量:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，測量顯示為半徑
|
|
兩點圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，測量顯示為半徑 |
|
三點定圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，第三次點擊在圓周上確定與第二點距離，測量顯示為半徑 |
|
十字線:鼠標點擊按鈕后，在界面中任意一點點擊標記，顯示水平與垂直于點的直線和點的坐標值 |
|
直線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離，測量直線長度
|
|
|
圓心距:鼠標點擊按鈕后可選擇三種繪圓方法，依照上訴繪圓方法繪圓，測量兩圓圓心距離
|
|
同心圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，第三次點擊確定與圓心距離，測量兩圓半徑 |
|
折線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離并轉為新直線起點，測量顯示為總長度
|
|
角度測量:鼠標點擊按鈕后，在界面任意一點點確定起點，第二次點擊確定直線，第三次點擊確定與第二點之間直線，測量兩直線之間夾角角度 |
|
點線距:鼠標點擊按鈕后，在界面任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定與直線垂直距離，測量垂直直線長度 |
|
矩形:鼠標點擊按鈕后，在界面中任意一點點擊確定直角位置，第二次點擊確定矩形面積，測量矩形所占面積
|
|
曲線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，鼠標經過路徑為長度，第二次點擊確定終點，測量畫線長度 |
|
弧長測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三點確定與第二點直線，經過三點孤度大小，測量反正弦函數與半徑
|
|
平行線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定平行直線位置，測量兩條平行線之間距離 |
|
多邊形:鼠標點擊按鈕后，在界面中任意一點點擊確定一角，每點擊一次即增加一角，測量多邊形所占面積。 |
|
|
注釋:鼠標點擊按鈕后，調出選框進行字符注釋. |
|
坐標系:鼠標點擊按鈕后，界面中心為原點，顯示水平與垂直于原點的直線，顯示刻度 |
|
完成:鼠標點擊按鈕后，完成當前測量工具的使用。 |
|
刪除:點擊后，調出刪除工具，點擊界面測量即可刪除 |
|
|
刪除全部:點擊后，刪除界面所有測量數據 |
|
截屏:點擊后，將界面截屏保存至存儲空間。 |
|
|
自動曝光 |
鼠標點擊自動設定快門速度和光圈值的開關 |
|
|
曝光 |
鼠標左右調節快門速度 |
|
|
白平衡 |
鼠標點擊框選擇自動與一鍵校準白平衡基準點 |
|
|
抗閃爍 |
根據市電頻率鼠標點擊圓框選擇抗閃爍頻率50Hz或60Hz |
|
|
復位 |
鼠標點擊將頁面設置恢復為默認設置 |
|
|
對比度 |
鼠標左右調整白色畫面的亮度來増加對比度 |
|
|
飽和度 |
鼠標左右調整色彩的鮮艷程度 |
|
|
亮度 |
鼠標左右調整畫面的明亮程度 |
|
|
銳度 |
鼠標左右調整圖像邊緣的對比度，最左邊為自動 |
|
|
降噪 |
鼠標左右調整圖像降噪，最左邊為自動 |
|
|
紅 |
鼠標左右調整圖像中三原色紅色數值大小 |
|
|
綠 |
鼠標左右調整圖像中三原色綠色數值大小 |
|
|
藍 |
鼠標左右調整圖像中三原色藍色數值大小 |
|
|
色溫 |
鼠標左右調整發射的光的顏色時的溫度 |
|
|
放大 |
鼠標點擊按鈕放大畫面中圖像 |
|
|
水平鏡像 |
鼠標點擊按鈕圖像水平對稱翻轉 |
|
|
單色圖像 |
鼠標點擊按鈕將彩色圖像轉換為高質量黑白圖像 |
|
|
HDR |
鼠標點擊按鈕開啟高動態范圍圖像模式 |
|
|
縮小 |
鼠標點擊按鈕縮小畫面中圖像 |
|
|
垂直鏡像 |
鼠標點擊按鈕圖像垂直對稱翻轉 |
|
|
圖像靜止 |
鼠標點擊按鈕將畫面中圖像靜止 |
|
|
圖像對比 |
鼠標點擊按鈕將圖像與拍照圖片進行對比 |
|
|
選擇網格 |
鼠標點擊按鈕選擇網格圖層，共八個圖層選擇 |
|
|
網格開關 |
鼠標點擊按鈕進行網格開關 |
|
|
復位網格 |
鼠標點擊按鈕復位當前圖層網格 |
|
|
保存網格 |
鼠標點擊按鈕保存當前圖層網格 |
|
|
選擇線 |
鼠標點擊按鈕選擇線條，橫線八條，豎線八條，共十六條 |
|
|
線開關 |
鼠標點擊按鈕進行所選線條開關 |
|
|
線色 |
鼠標點擊按鈕改變所選線條顏色，共九種顏色選擇 |
|
|
線寬 |
鼠標點擊按鈕改變所選線條粗細，共四種粗細選擇 |
