產品說明

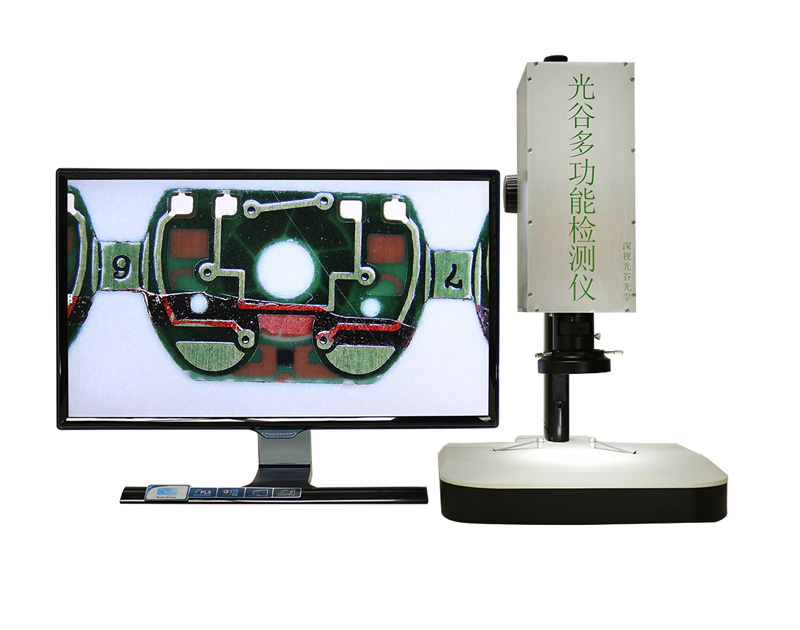

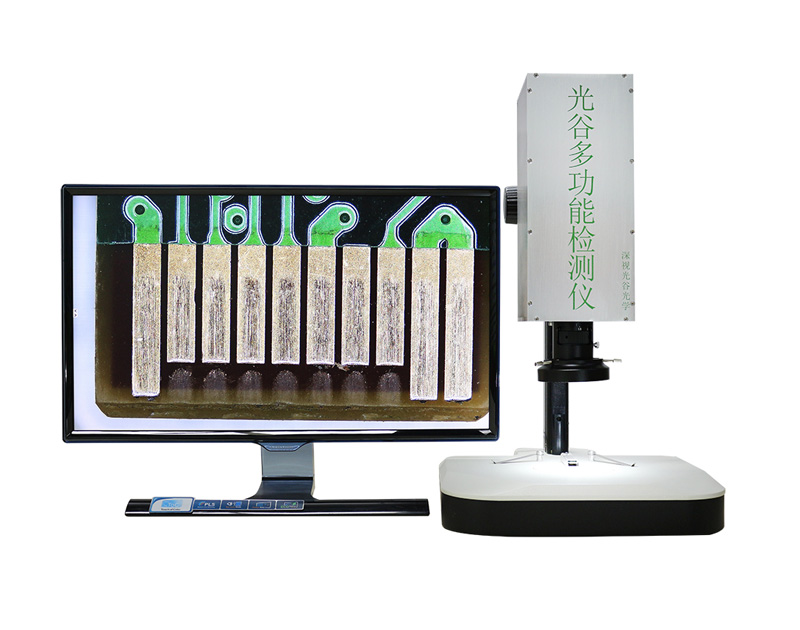

一體式高清視頻測量顯微鏡系列顯微鏡是根據客戶需求，由光谷設計，以數字圖像顯示的方式將傳統顯微鏡下的圖像更加直觀的呈現在顯示器上，有效的減輕使用人員因長時間觀察而帶來的用眼疲勞和長時間保持一個姿勢造成的頸肩腰的損傷，同時，又可達到多人同時觀察、討論，便于企業6S管理。
一體式高清視頻測量顯微鏡系列采用1080P高清影像，60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲（SD卡），顯微鏡相機內部自帶LINUX操作系統，內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
一體式高清視頻測量顯微鏡系列是一款組合型顯微鏡，主要由五大部分組成：光學系統、工業相機成像系統、支架結構系統、照明系統及視頻顯示器部分。
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備。 |
|
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。 |
|
|
設置 |
點擊按鈕后調出設置功能壓面。 |
|
|
測量 |
主頁面即顯示測量界面,數據實時呈現在下方 |
|
|
文檔 |
點擊可直接導出Word文檔 |
|
光學系統規格 |
光學鏡頭 |
DZ0745AT套裝 |
|
光學變倍比 |
1:6.4 |
|
|
物鏡倍率 |
0.7X-5.0X |
|
|
攝像目鏡倍率 |
1.0X |
|
|
光學倍率 |
0.7X-5.0X |
|
|
視頻放大倍率 |
48X-600X |
|
|
視野范圍 |
0.8*1.6-5.8*10mm |
|
|
工作距離 |
100mm |
|
|
中心距 |
150mm |
|
|
CCD系統規格 |
分辨率 |
1920*1080P |
|
傳感器尺寸 |
SONY 1/2 |
|
|
像元尺寸 |
3.75微米*3.75微米 |
|
|
數據位數 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三級增強 |
|
|
SE |
三級邊緣增強 |
|
|
白平衡 |
手動/自動 |
|
|
對焦方式 |
手動 |
|
|
輸出幀率 |
60fps |
|
|
輸出方式 |
HDMI數字高清 |
|
|
輸出色彩 |
彩色/黑白 |
|
|
電源輸出 |
12V2A |
|
|
固定支架系統規格 |
調焦鏡架 |
粗動調焦手輪，調焦手輪松緊可調，升降行程0-400mm |
|
立柱式支架 |
直徑30*60*570mm |
|
|
工作平臺 |
300*200*60mm |
|
|
照明系統規格 |
外接式光源 |
LED環形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 鹵素透視光源，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
視頻顯示系統規格 |
屏幕規格 |
21.5 |
|
屏幕比例 |
16：9 |
|
|
測量功能 |
圖片拍攝 |
BMP/JPG/PNG |
|
存儲方式 |
U盤 |
|
|
標識功能 |
點坐標、十字線、坐標線、文字注釋 |
|
|
長度測量 |
直線、折線、曲線、圓弧、平行線距、點線距。 |
|
|
圓心距測量 |
兩點定圓、三點定圓。 |
|
|
幾何測量 |
線長、線間距、圓半徑、同心圓。 |
|
|
幾何面積 |
圓面積、方形、三角形、多邊形。 |
|
|
夾角測量 |
內角、外角測量。 |
|
|
影像旋轉 |
垂直旋轉、水平旋轉。 |
|
|
其他功能 |
文字編輯、注釋 |
測量界面說明
 |
坐標點:鼠標點擊后，在界面中任意一點點擊標記，顯示坐標值 |
 |
圓半徑測量:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，測量顯示為半徑 |
 |
兩點圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，測量顯示為半徑 |
 |
三點定圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，第三次點擊在圓周上確定與第二點距離，測量顯示為半徑 |
 |
十字線:鼠標點擊按鈕后，在界面中任意一點點擊標記，顯示水平與垂直于點的直線和點的坐標值 |
 |
直線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離，測量直線長度 |
 |
圓心距:鼠標點擊按鈕后可選擇三種繪圓方法，依照上訴繪圓方法繪圓，測量?jī)蓤A圓心距離 |
 |
同心圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，第三次點擊確定與圓心距離，測量?jī)蓤A半徑 |
 |
折線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離并轉為新直線起點，測量顯示為總長度 |
 |
角度測量:鼠標點擊按鈕后，在界面任意一點點確定起點，第二次點擊確定直線，第三次點擊確定與第二點之間直線，測量?jī)芍本€之間夾角角度 |
 |
點線距:鼠標點擊按鈕后，在界面任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定與直線垂直距離，測量垂直直線長度 |
 |
矩形:鼠標點擊按鈕后，在界面中任意一點點擊確定直角位置，第二次點擊確定矩形面積，測量矩形所占面積 |
 |
曲線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，鼠標經過路徑為長度，第二次點擊確定終點，測量畫線長度 |
 |
弧長測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三點確定與第二點直線，經過三點孤度大小，測量反正弦函數與半徑 |
 |
平行線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定平行直線位置，測量?jī)蓷l平行線之間距離 |
 |
多邊形:鼠標點擊按鈕后，在界面中任意一點點擊確定一角，每點擊一次即增加一角，測量多邊形所占面積 |
 |
注釋:鼠標點擊按鈕后，調出選框進行字符注釋 |
 |
坐標系:鼠標點擊按鈕后，界面中心為原點，顯示水平與垂直于原點的直線，顯示刻度 |
 |
完成:鼠標點擊按鈕后，完成當前測量工具的使用 |
 |
刪除:點擊后，調出刪除工具，點擊界面測量即可刪除 |
 |
刪除全部:點擊后，刪除界面所有測量數據 |
 |
截屏:點擊后，將界面截屏保存至存儲空間 |
