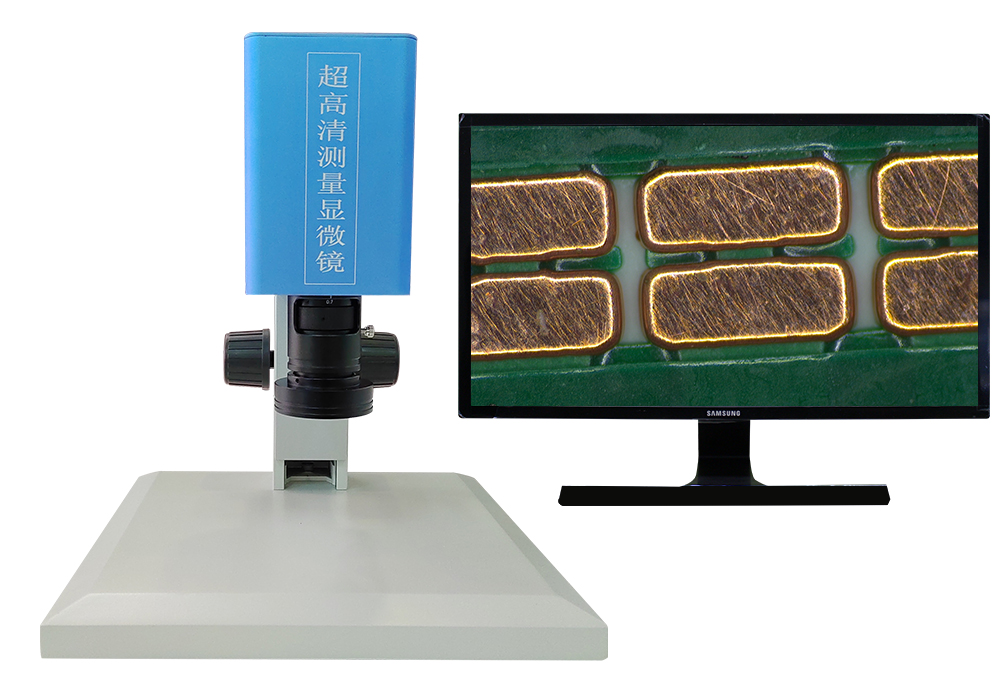

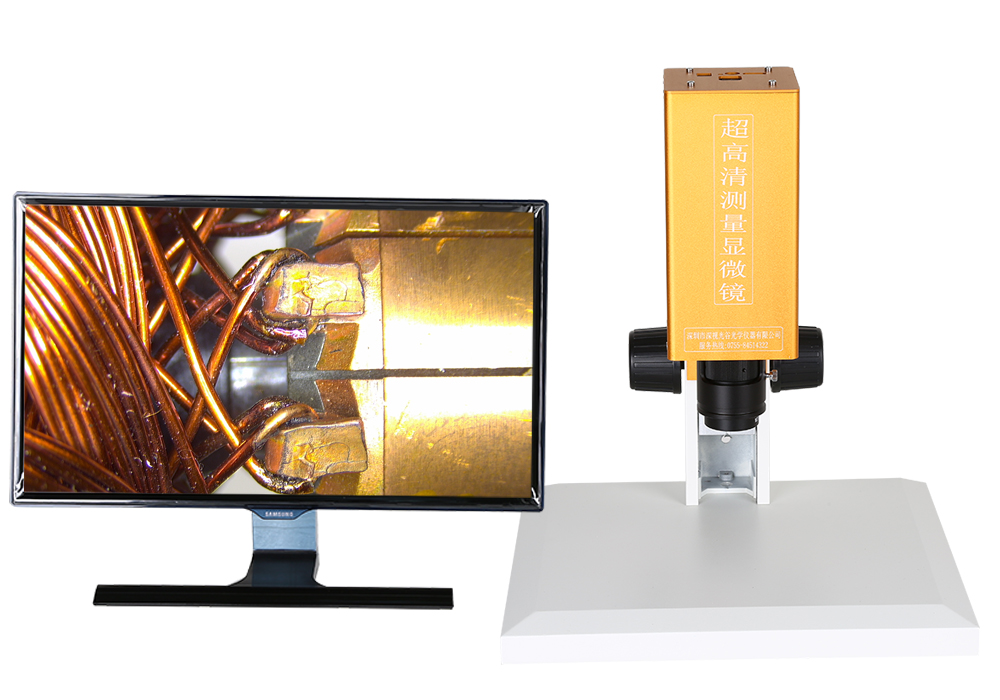

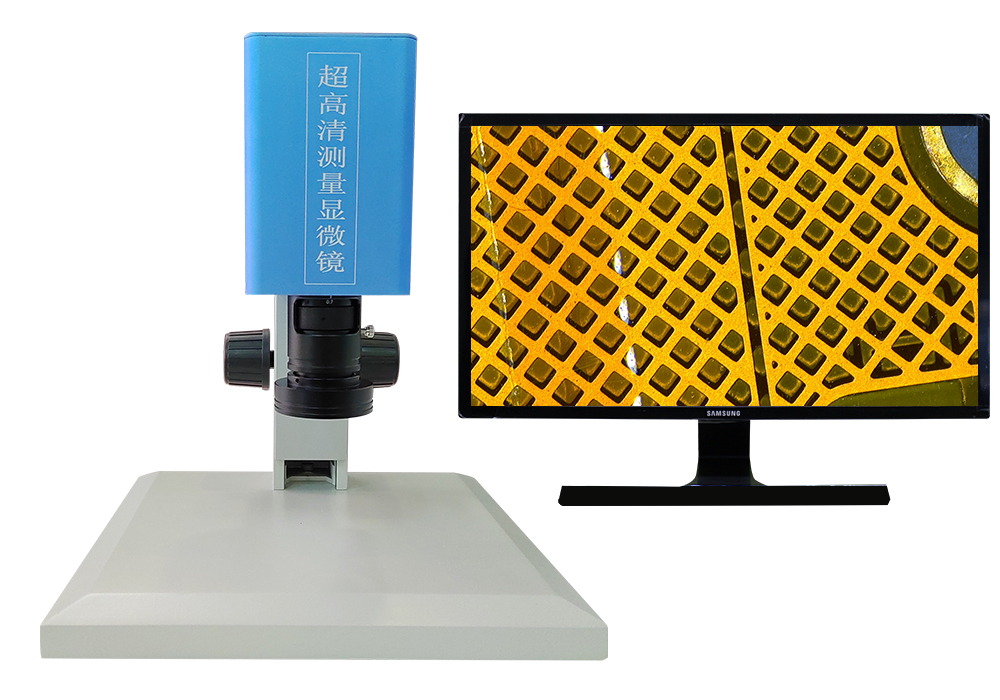

產品說明
圖像采集系統
高清200萬像素，1080P分辨率，HDMI輸出，60/fps高速圖像攝取，絕無拖影、延時現象；新增抑制強反光功能，滿足高反光產品的觀察，可以減少反光的情況；邊緣輪廓增強模式，提升體圖象的清晰度，使得圖像呈現的更加清晰立體?？膳恼铡浵?、測量、圖像對比存儲功能。
光學系統
無窮遠光學系統，變倍比1：7.15，物鏡變倍范圍0.7x~5.0x，標準工作距離105mm；采用模塊化設計，可選配CCD接筒或附加物鏡，滿足從13x~380x的放大倍率的選擇。

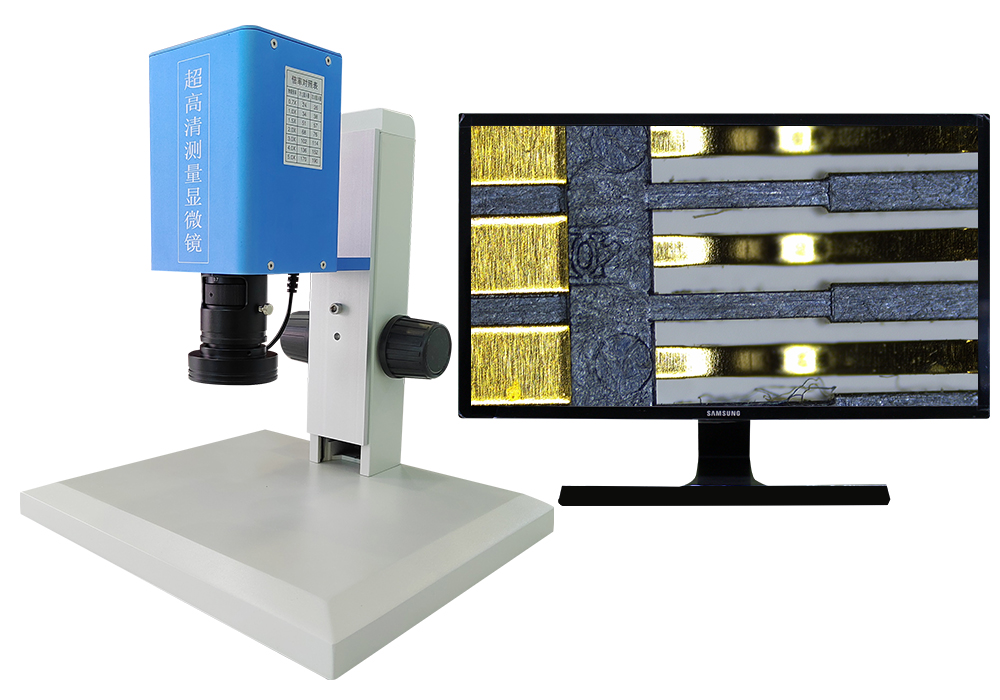

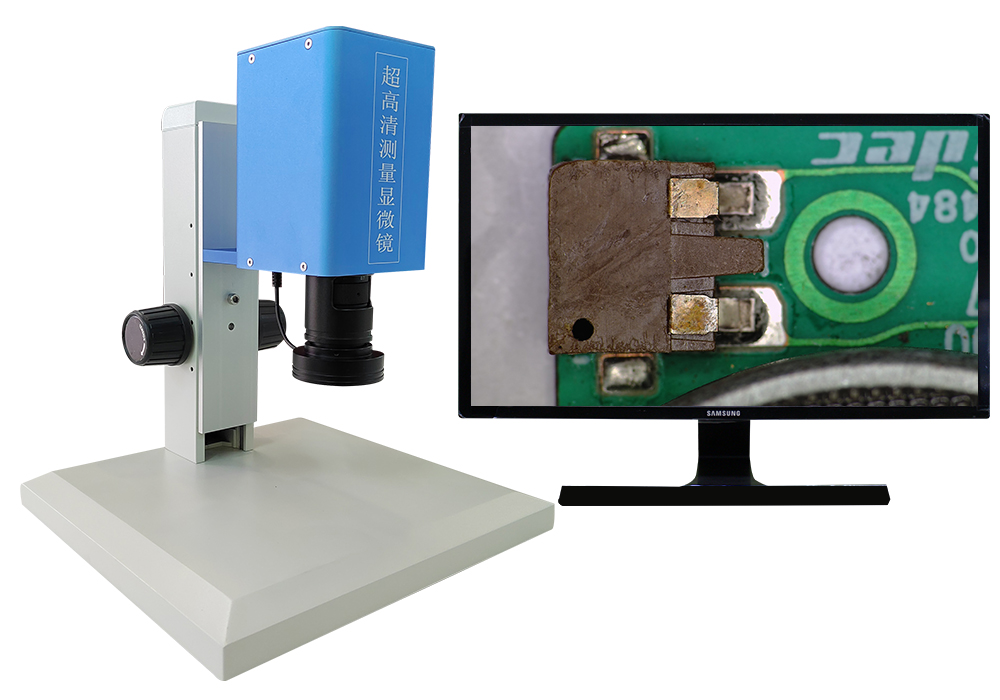

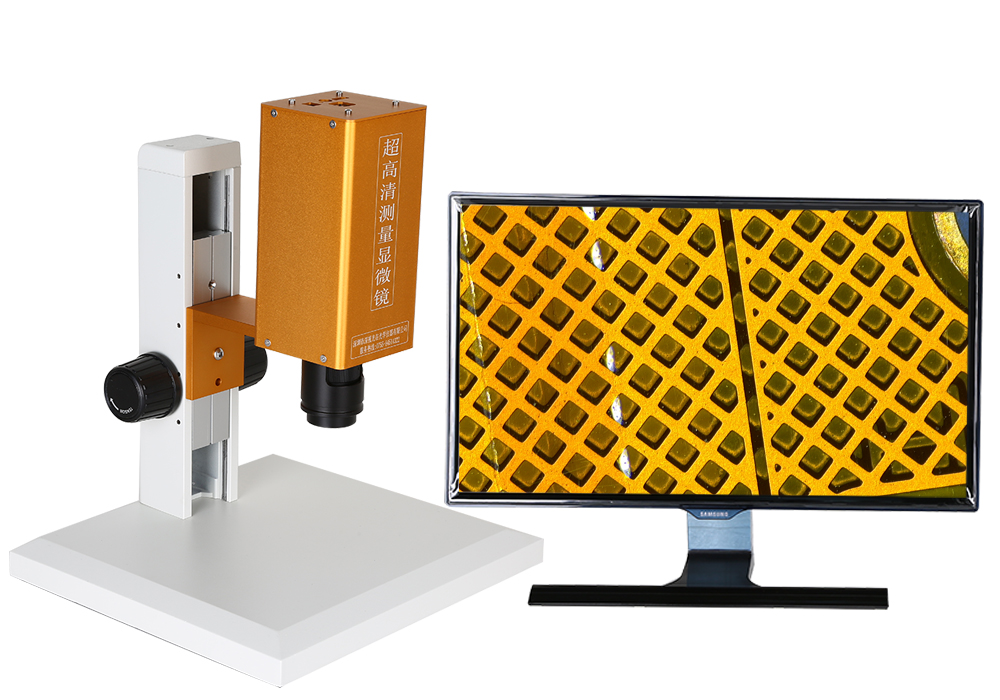

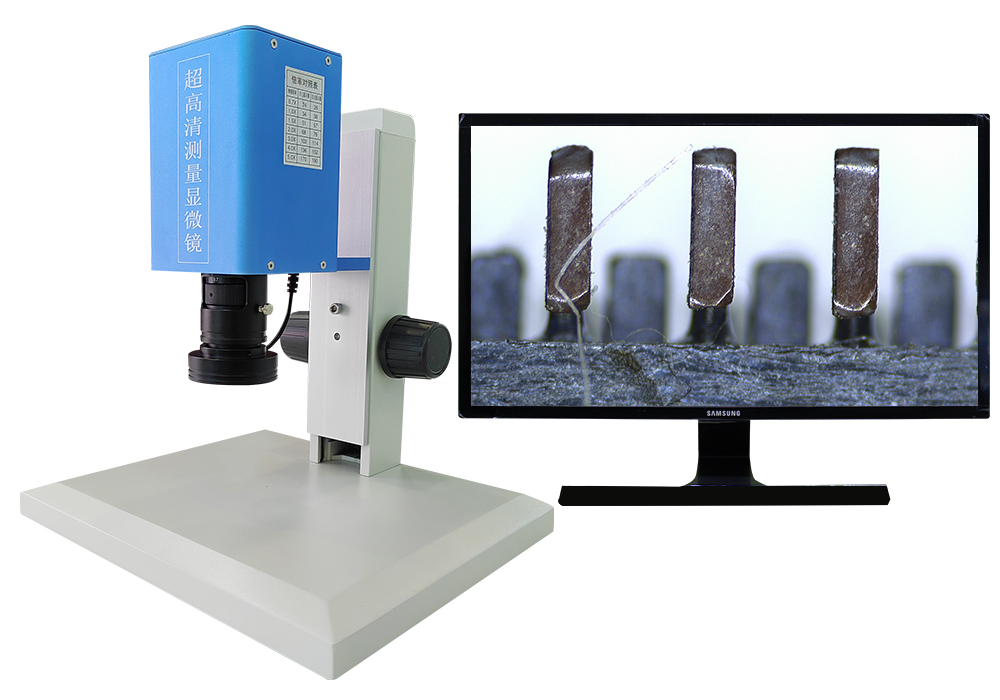

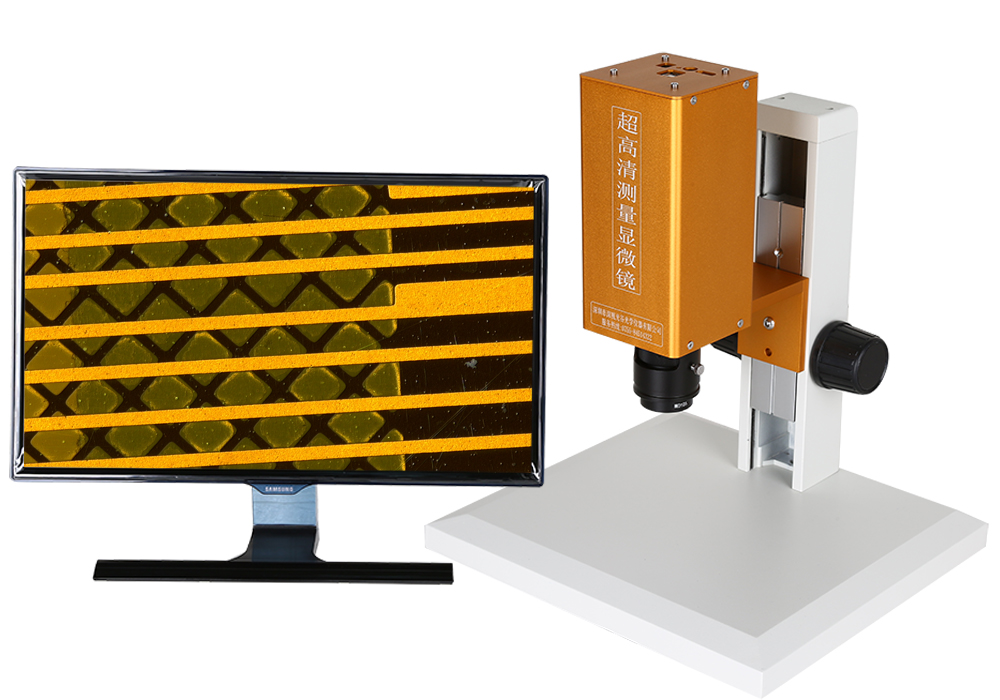

立柱式支架
標配立柱式支架，底座尺寸320*285*32mm，立柱高300mm，升降范圍可以達280mm調焦范圍105mm，可滿足超大工件的觀察，可根據需求選配二維移動平臺和底部光源。
光源
12W高亮度LED環形光源，亮度可調，10萬個小時超長壽命，發熱少，燈光柔和自然無頻閃，光源和圖像采集系統共用一條電源線，獨特的外觀設計，將光源和鏡體有效融合成一體，光源底部的保護蓋可以取下，方便增加亮度.
顯示器
配置三星/AOC23.8英寸高清顯示器，采用HDMI高清輸出，1080P實時分辨率，屏幕采用IPS技術，色彩呈現更加絢麗真實，還原最真實的產品特征。
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備。 |
|
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。 |
|
|
設置 |
點擊按鈕后調出設置功能頁面。 |
|
|
測量 |
點擊按鈕后可調出測量功能頁面 |
|
光學系統規格 |
光學鏡頭 |
5C |
|
光學變倍比 |
1:7.15 |
|
|
物鏡倍率 |
0.7X-5.0X |
|
|
攝像目鏡倍率 |
0.4X |
|
|
光學倍率 |
0.28X-2.0X |
|
|
視頻放大倍率 |
24X-170X/26X-190X |
|
|
視野范圍 |
1.6*2.9-11.4*20.8mm |
|
|
工作距離 |
88mm |
|
|
中心距 |
120mm |
|
|
CCD系統規格 |
分辨率 |
1920*1080P |
|
傳感器尺寸 |
鎂光 1/3
|
|
|
像元尺寸 |
2.75微米*2.75微米
|
|
|
數據位數 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三級增強 |
|
|
SE |
三級邊緣增強 |
|
|
白平衡 |
手動/自動 |
|
|
對焦方式 |
手動 |
|
|
輸出幀率 |
60fps |
|
|
輸出方式 |
HDMI數字高清 |
|
|
輸出色彩 |
彩色/黑白 |
|
|
電源輸出 |
12V1A |
|
|
固定支架系統規格 |
調焦鏡架 |
粗動調焦手輪，調焦手輪松緊可調，升降行程0-105mm |
|
力臂式支架 |
50*60*300mm |
|
|
工作平臺 |
320*285*32mm |
|
|
照明系統規格 |
外接式光源 |
LED環形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
視頻顯示系統規格 |
屏幕規格 |
21.5/23.8英寸 |
|
屏幕比例 |
16：9 |
|
|
測量功能 |
圖片拍攝 |
BMP/JPG/PNG |
|
存儲方式 |
U盤 |
|
|
標識功能 |
點坐標、十字線、坐標線、文字注釋 |
|
|
長度測量 |
直線、折線、曲線、圓弧、平行線距、點線距。 |
|
|
圓心距測量 |
兩點定圓、三點定圓。 |
|
|
幾何測量 |
線長、線間距、圓半徑、同心圓。 |
|
|
幾何面積 |
圓面積、方形、三角形、多邊形。 |
|
|
夾角測量 |
內角、外角測量。 |
|
|
影像旋轉 |
垂直旋轉、水平旋轉。 |
|
|
其他功能 |
文字編輯、注釋 |
測量界面說明
 |
坐標點:鼠標點擊后，在界面中任意一點點擊標記，顯示坐標值 |
 |
圓半徑測量:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，測量顯示為半徑 |
 |
兩點圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，測量顯示為半徑 |
 |
三點定圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓周上的點，第二次點擊確定與點之間直徑距離，第三次點擊在圓周上確定與第二點距離，測量顯示為半徑 |
 |
十字線:鼠標點擊按鈕后，在界面中任意一點點擊標記，顯示水平與垂直于點的直線和點的坐標值 |
 |
直線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離，測量直線長度 |
 |
圓心距:鼠標點擊按鈕后可選擇三種繪圓方法，依照上訴繪圓方法繪圓，測量兩圓圓心距離 |
 |
同心圓:鼠標點擊按鈕后，在界面中任意一點點擊確定圓心，第二次點擊確定與圓心距離，第三次點擊確定與圓心距離，測量兩圓半徑 |
 |
折線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定起點與終點距離并轉為新直線起點，測量顯示為總長度 |
 |
角度測量:鼠標點擊按鈕后，在界面任意一點點確定起點，第二次點擊確定直線，第三次點擊確定與第二點之間直線，測量兩直線之間夾角角度 |
 |
點線距:鼠標點擊按鈕后，在界面任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定與直線垂直距離，測量垂直直線長度 |
 |
矩形:鼠標點擊按鈕后，在界面中任意一點點擊確定直角位置，第二次點擊確定矩形面積，測量矩形所占面積 |
 |
曲線測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，鼠標經過路徑為長度，第二次點擊確定終點，測量畫線長度 |
 |
弧長測量:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三點確定與第二點直線，經過三點孤度大小，測量反正弦函數與半徑 |
 |
平行線:鼠標點擊按鈕后，在界面中任意一點點擊確定起點，第二次點擊確定直線，第三次點擊確定平行直線位置，測量兩條平行線之間距離 |
 |
多邊形:鼠標點擊按鈕后，在界面中任意一點點擊確定一角，每點擊一次即增加一角，測量多邊形所占面積 |
 |
注釋:鼠標點擊按鈕后，調出選框進行字符注釋 |
 |
坐標系:鼠標點擊按鈕后，界面中心為原點，顯示水平與垂直于原點的直線，顯示刻度 |
 |
完成:鼠標點擊按鈕后，完成當前測量工具的使用 |
 |
刪除:點擊后，調出刪除工具，點擊界面測量即可刪除 |
 |
刪除全部:點擊后，刪除界面所有測量數據 |
 |
截屏:點擊后，將界面截屏保存至存儲空間 |
