產品說明

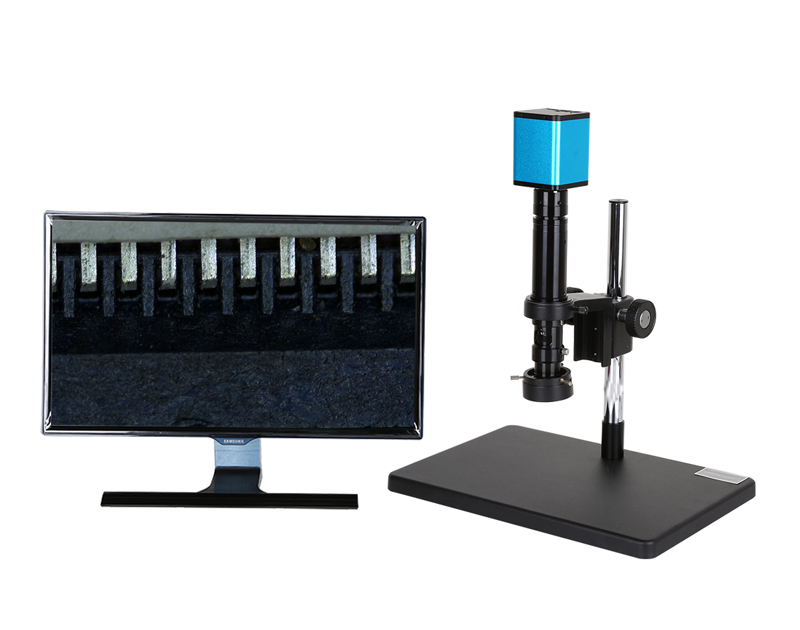

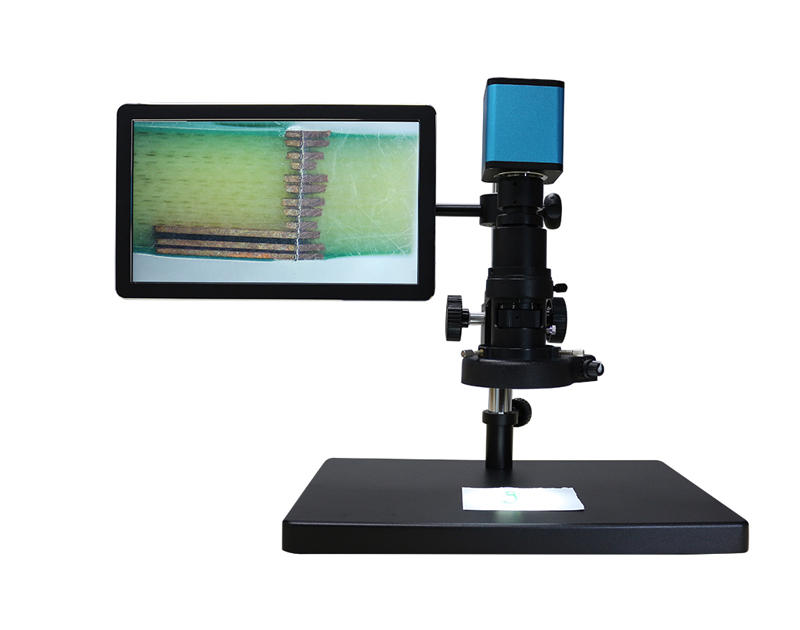

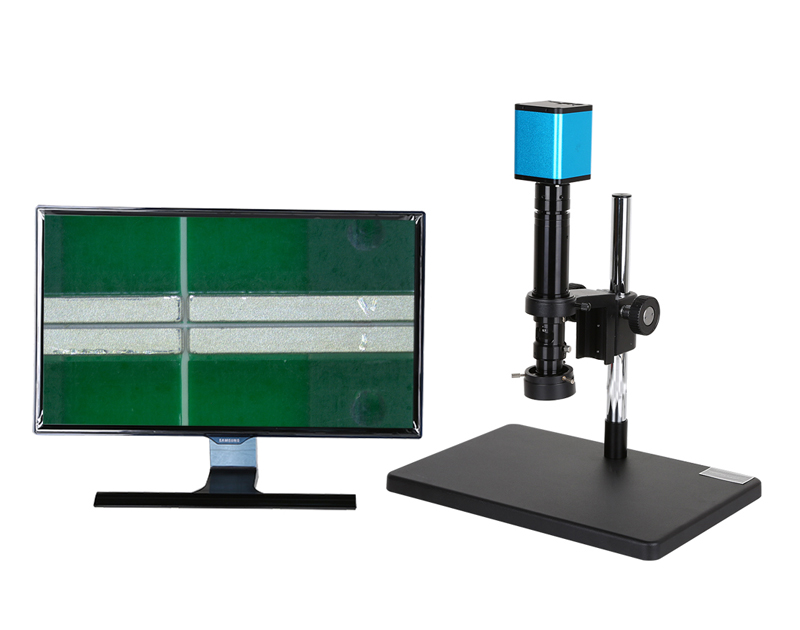

HDMI視頻顯微鏡系列顯微鏡是根據客戶需求，由光谷設計，以數字圖像顯示的方式將傳統顯微鏡下的圖像更加直觀的呈現在顯示器上，有效的減輕使用人員因長時間觀察而帶來的用眼疲勞和長時間保持一個姿勢造成的頸肩腰的損傷，同時，又可達到多人同時觀察、討論，便于企業6S管理。
HDMI視頻顯微鏡系列采用1080P高清影像，60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲（SD卡），顯微鏡相機內部自帶LINUX操作系統，內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
HDMI視頻顯微鏡系列是一款組合型顯微鏡，主要由五大部分組成：光學系統、工業相機成像系統、支架結構系統、照明系統及視頻顯示器部分。
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備 |
|
|
錄像 |
點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備 |
|
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容 |
|
|
設置 |
點擊按鈕后調出設置功能頁面 |
|
|
測量(可選） |
點擊按鈕后可調出測量功能頁面 |
|
光學系統規格 |
光學鏡頭 |
5C |
|
光學變倍比 |
1:7.15 |
|
|
物鏡倍率 |
0.7X-5.0X |
|
|
攝像目鏡倍率 |
0.4X |
|
|
光學倍率 |
0.28X-2.0X |
|
|
視頻放大倍率 |
24X-170X/26X-190X
|
|
|
視野范圍 |
1.4*2.5-10*17.8mm |
|
|
工作距離 |
105mm |
|
|
中心距 |
120mm |
|
|
CCD系統規格 |
分辨率 |
1920*1080P |
|
傳感器尺寸 |
SONY 1/3 |
|
|
像元尺寸 |
2.75微米*2.75微米 |
|
|
數據位數 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三級增強 |
|
|
SE |
三級邊緣增強 |
|
|
白平衡 |
手動/自動 |
|
|
對焦方式 |
手動 |
|
|
輸出幀率 |
60fps |
|
|
輸出方式 |
HDMI數字高清 |
|
|
輸出色彩 |
彩色/黑白 |
|
|
電源輸出 |
12V1A |
|
|
固定支架系統規格 |
調焦鏡架 |
粗動調焦手輪，調焦手輪松緊可調，升降行程0-65mm |
|
手輪式支架 |
直徑32*280mm |
|
|
工作平臺 |
315*260*15mm |
|
|
照明系統規格 |
外接式光源 |
LED環形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
視頻顯示系統規格 |
屏幕規格 |
21.5/23.8英寸 |
|
屏幕比例 |
16：9 |
|
|
測量功能 |
圖片拍攝 |
BMP/JPG/PNG |
|
存儲方式 |
U盤 |
|
|
視頻拍攝 |
GIF |
|
|
標識功能 |
點坐標、十字線、坐標線、文字注釋 |
|
|
長度測量 |
直線、折線、曲線、圓弧、平行線距、點線距。 |
|
|
圓心距測量 |
兩點定圓、三點定圓。 |
|
|
幾何測量 |
線長、線間距、圓半徑、同心圓。 |
|
|
幾何面積 |
圓面積、方形、三角形、多邊形。 |
|
|
夾角測量 |
內角、外角測量。 |
|
|
影像旋轉 |
垂直旋轉、水平旋轉。 |
|
|
其他功能 |
文字編輯、注釋 |
