產品說明

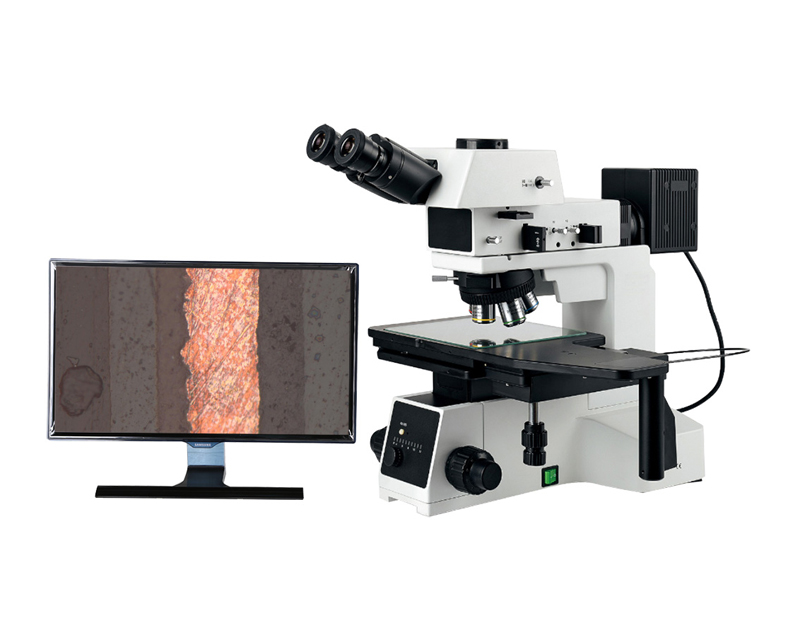

MX6R(MX8R)采用新照明系統和光學系統，照明均勻，成像清晰。突破性的大金相機架設計，可承載6英寸/8英寸超大工作平臺，適用于穩固穿心的機械結構更好的滿足專業市場需求。
多檔分光比觀察頭設計：采購寬光束成像系統設計，最大觀察視野，支持26.5mm,帶給您全新的大視野體驗。
保證樣品的移動方向與您通過目鏡觀察到的方向一致，使操作更加得心應手。
三擋式鉸鏈三目觀察筒，在成像光纖100%用于雙目觀察或三目攝影的基礎上，增加一檔20%的用于雙目觀察，80%用于顯微攝影，方便用戶同時對顯微鏡下圖像與視頻圖像進行對比觀察。
安全穩固的機架結構：機身采用低重心、高剛性、高穩定性全金屬型工業檢測專用機架，具備超強的抗震、吸震能力，保證觀察圖像的穩定性。
高性能物鏡轉換器：采用精密軸承設計的高性能物鏡轉換器，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到了較好的控制。
大行程機械移動平臺：采用6英寸/8英寸三層機械移動平臺，可適用于相應尺寸的晶圓或FPD檢測、電路封裝、 電路基板、材料、鑄件金屬陶瓷部件、精密磨具的檢測、可觀察較厚的標本。平臺面積445*240mm/525*330mm,移動范圍153*153mm/210*210mm,采用離合器手柄，只需握住手柄即可全方位靈活移動，兩個型號尺寸的平臺操作方式相同。
國際領先級大視野目鏡：配置25mm款視野目鏡，相對于常規22mm視場范圍，視野更加平坦、寬廣，并且視場邊緣都能保證清晰明亮，給用戶更加舒適的視覺感受，提供更加平坦的觀察范圍，提高工作效率。更大值域屈光度調節范圍可滿足更多用戶的使用需求。
長工作距物鏡：配置全套專業半復消色差金相物鏡，采用高透過率鏡片和先進的鍍膜技術，長工作距設計，可有效避免用戶在切換時物鏡與樣品發生碰撞，配置20X長工作距物鏡，滿足工業檢測領域的需求，每個鏡頭均嚴格挑選高透過率的鏡片和先進的鍍膜技術，可真是還原樣品的自然色彩。
諾曼爾斯基微分干涉襯比系統：采用高性能微分干涉組件，可以將明場觀察下無法檢測的細微高低查，轉化為高低比度的明暗差并以立體浮雕形式表現出來，廣泛用于LCD導電粒子、精密瓷盤表面劃痕檢測等領域。
成像系統可有多種選擇：4K高清成像系統、USB3.0電腦版成像系統、超景深融合功能成像系統、高精度測量成像系統、金相分析成像系統等
全新的操作系統機構，采用人機工程學設計，最大限度減輕操作者的使用疲勞，模塊化的部件設計，可對系統功能進行自由組合，滿足工業檢測與金相分析的專業領域需求。
主要特點：明場 暗場 偏光 大行程平臺
技術規格
| 型號 | MX6R | MX6RT |
| 放大倍率 | 50X、100X、200X、500X | |
| 光學系統 | 無限遠色差校正光學系統 | |
| 目鏡 | 高眼點大視野平場目鏡PL10X/22mm | |
| 物鏡 | LMPL-BD無限遠長工作距明暗場金相物鏡（5X-DIC、10X-DIC、20X-DIC、50X） | |
| 觀察筒 | 25° 傾斜, 正像，無限遠鉸鏈?zhǔn)饺坑^察筒，分光比雙目：三目= 50:50或100:0 | |
| 轉換器 | 內傾式明暗場五孔轉換器，帶DIC 插槽 | |
| 鏡體 | 粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100- 240V 寬電壓變壓器，單路電源輸出 | 粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100-240V 寬電壓變壓器，雙路電源輸出 |
| 載物臺 | 6" 三層機械移動平臺，行程158×158mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄， 可快速移動 | 6" 三層機械移動平臺，反射行程158×158mm，透射行程：100×100mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄，可快速移動 |
| 反射照明系統 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶明暗場切換機構，預置中心，采用數字調光，具有光強設定與復位功能 | 帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶明暗場切換機構，預置中心，光強連續可調 |
| 透射照明系統 | / | 單顆大功率5W LED，白色，光強連續可調。N.A.0.5 聚光鏡，帶可變孔徑光闌 |
| 偏光裝置 | 起偏鏡插板，360°旋轉式檢偏鏡插板 | |
| 攝像附件 | 0.5X攝像接筒，C 型接口，可調焦（與正像三目觀察筒配套使用） | |
選配件
目鏡
高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺
高眼點大視野平場目鏡PL15X/16mm
物鏡
LMPL-BD無限遠長工作距明暗場金相物鏡（100X）
觀察筒
30° 傾斜, 倒像，無限遠鉸鏈?zhǔn)饺坑^察筒，分光比雙目：三目= 50:50或100:0
載物臺
4" 雙層機械移動平臺，行程105×105mm，帶金屬平板平臺，右手位X、Y 移動手輪，配平臺接口
4" 雙層機械移動平臺，行程105×105mm，帶玻璃平臺，右手位X、Y 移動手輪，配平臺接口
攝像接口
1X攝像接筒，C 型接口，可調焦（與正像三目觀察筒配套使用）
濾色片
反射用干涉濾色片
其他
DIC微分干涉組件
