產品說明

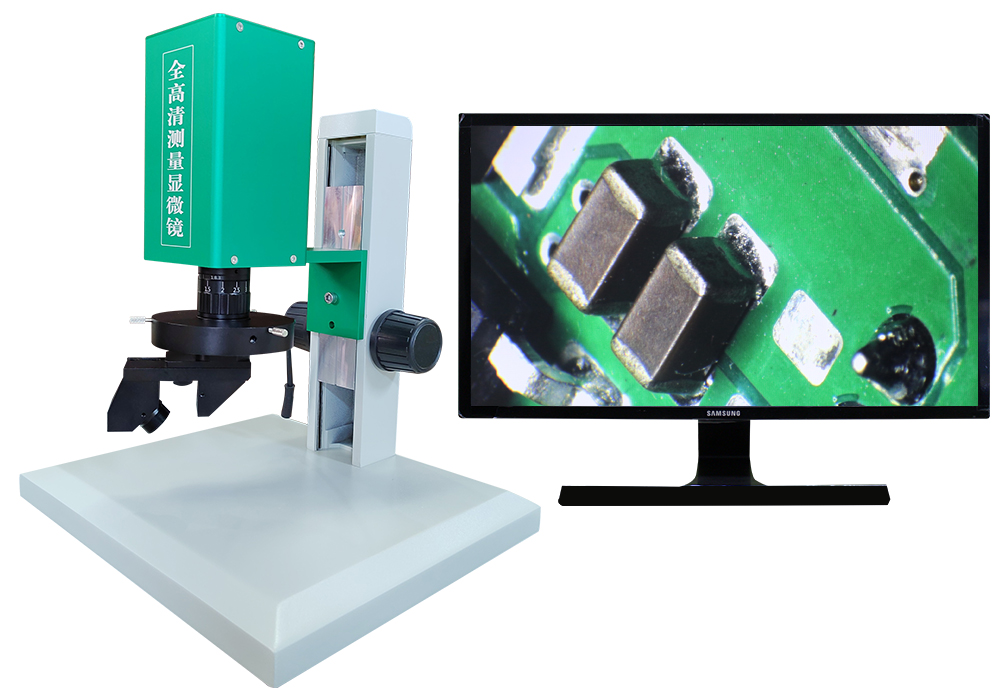

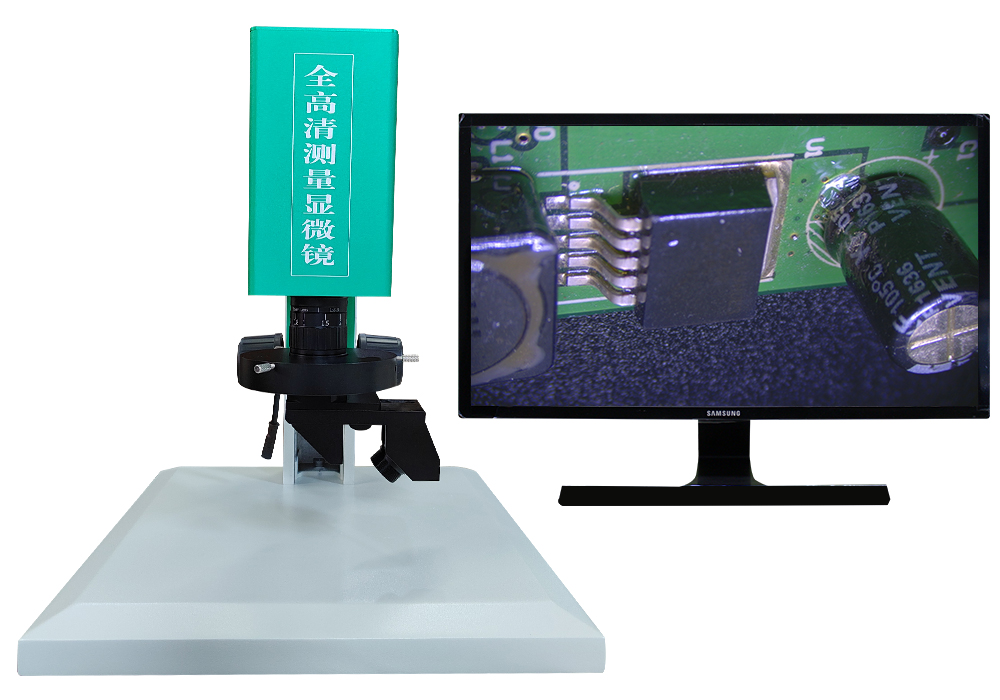

全高清一體三維顯微鏡系列采用Hisilicon4K（分辨率3840*2160即800萬像素）全高清成像，60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲，顯微鏡系統內部自帶LINUX操作系統，內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
鏡頭采用4K高清zoom lens可變焦距雙遠心光學設計，具有畸變小、場曲小、景深大、成像逼真等特點，二維和三維可以自由切換。傳統鏡頭測量點位為7個，此款顯微鏡鏡頭測量點位增加到11個，增加幅度達57%，可更加方便的測量不同大小的物件。
標定數據由管理員控制，避免其他無關人員將標定數據誤刪除，有效保持測量數據的完整性和一致性。
主要特色：二維 三維 拍照 測量
|
主要功能 |
||
|
|
拍照 |
點擊按鈕后即可將頁面拍照存儲至存儲設備。 |
|
|
錄像 |
點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備。 |
|
|
預覽 |
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。 |
|
|
設置 |
點擊按鈕后調出設置功能頁面。 |
|
|
測量 |
點擊按鈕后可調出測量功能頁面 |
|
光學系統規格 |
光學鏡頭 |
三維鏡頭 |
|
光學變倍比 |
1:8.33 |
|
|
物鏡倍率 |
0.6-5.0 |
|
|
攝像目鏡倍率 |
0.5X |
|
|
光學倍率 |
23-189X |
|
|
視野范圍 |
2*3.5-4*5.8mm |
|
|
工作距離 |
35mm |
|
|
中心距 |
120mm |
|
|
CCD系統規格 |
分辨率 |
3180*2160P |
|
傳感器尺寸 |
HI-SILICON 1/2 |
|
|
像元尺寸 |
3.75微米*3.75微米 |
|
|
數據位數 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三級增強 |
|
|
SE |
三級邊緣增強 |
|
|
白平衡 |
手動/自動 |
|
|
對焦方式 |
手動 |
|
|
輸出幀率 |
60fps |
|
|
輸出方式 |
HDMI數字高清 |
|
|
輸出色彩 |
彩色/黑白 |
|
|
電源輸出 |
12V1A |
|
|
固定支架系統規格 |
調焦鏡架 |
粗動調焦手輪，調焦手輪松緊可調，升降行程0-65mm |
|
立柱式支架 |
直徑25*355mm |
|
|
工作平臺 |
380*255*23mm |
|
|
照明系統規格 |
外接式光源 |
LED環形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
視頻顯示系統規格 |
屏幕規格 |
23.8 |
|
屏幕比例 |
16：9 |
|
|
測量功能 |
圖片拍攝 |
BMP/JPG/PNG |
|
存儲方式 |
U盤 |
|
|
視頻拍攝 |
GIF |
|
|
標識功能 |
點坐標、十字線、坐標線、文字注釋 |
|
|
長度測量 |
直線、折線、曲線、圓弧、平行線距、點線距。 |
|
|
圓心距測量 |
兩點定圓、三點定圓。 |
|
|
幾何測量 |
線長、線間距、圓半徑、同心圓。 |
|
|
幾何面積 |
圓面積、方形、三角形、多邊形。 |
|
|
夾角測量 |
內角、外角測量。 |
|
|
影像旋轉 |
垂直旋轉、水平旋轉。 |
|
|
其他功能 |
文字編輯、注釋 |
