產品說明
全高清紫外顯微鏡采用4K（分辨率3840*2160即800萬像素）全高清成像，紫外顯微鏡主要用于UV膠工藝檢測，能夠有效快速的識別出溢膠或漏膠部分，顯微鏡圖像60FPS高速無拖影，HDMI數字高清輸出，外接U盤存儲，顯微鏡相機內部自帶LINUX操作系統，內置圖像測量軟件，拋開傳統的電腦，自由實現拍照、錄像、圖像回看、圖像對比、十字線、注釋測量數據、圖元保存、數據EXCEL導出、點間距、點線距、線間距、平行線、圓心距、點心距、角度、弧度、圓形、矩形、多邊形、折線、圓邊距等測量功能，以及智能尋邊、局部放大、曝光值、亮度、增益、飽和度、對比度、清晰度、消反光、白平衡、自動曝光等。設計合理，操作簡單，可滿足大部分用戶需求。
鏡頭采用zoom lens可變焦距雙遠心光學設計，具有畸變小、場曲小、景深大、成像逼真等特點，傳統鏡頭測量點位為7個，此款顯微鏡鏡頭測量點位增加到11個，增加幅度達57%，可更加方便的測量不同大小的物件。
標定數據由管理員控制，避免其他無關人員將標定數據誤刪除，有效保持測量數據的完整性和一致性。
產品特點

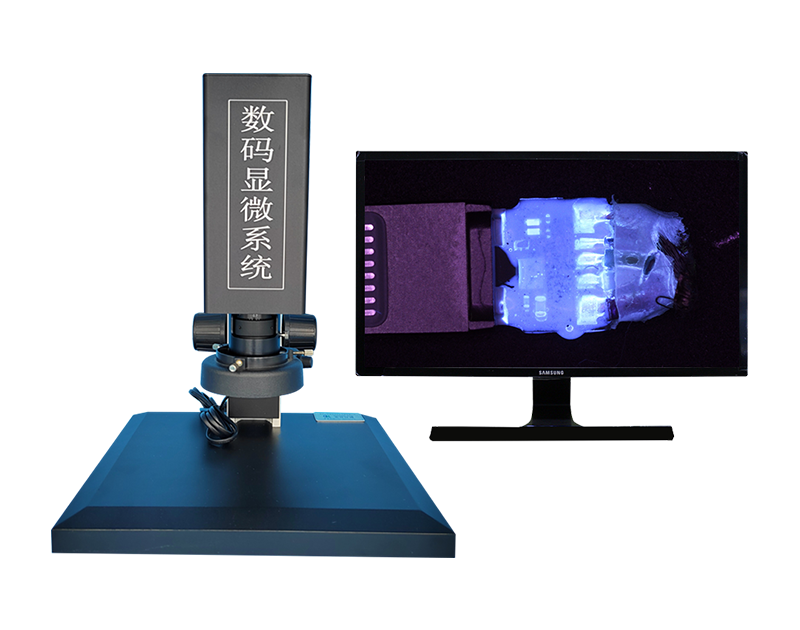

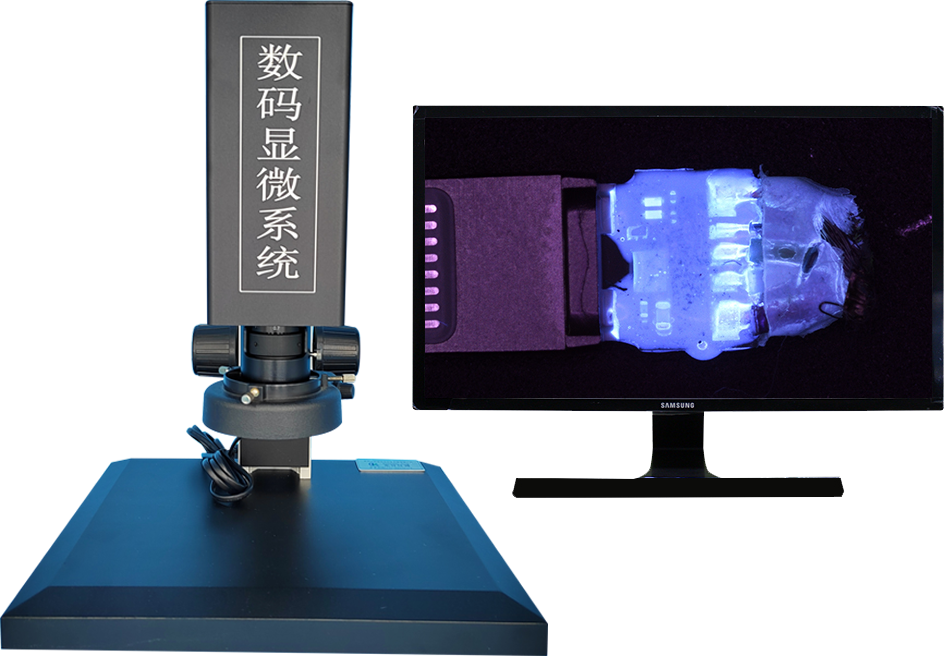

SGO-KK204紫外UV檢測顯微鏡一體機具有緊湊美觀的外形設計，整合了連續變倍光學鏡頭和高清數碼相機，顯示器，相機，環形燈均由鏡體統一供電，解決長期困擾您線束問題。
主要功能
拍照
點擊按鈕后即可將頁面拍照存儲至存儲設備。
錄像
點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備。
預覽
點擊按鈕后跳轉至存儲設備查看拍照或錄像內容。
設置
點擊按鈕后調出設置功能頁面。
測量
點擊按鈕后可調出測量功能頁面
|
光學系統規格 |
光學鏡頭 |
5C |
|
光學變倍比 |
1:7.15 |
|
|
物鏡倍率 |
0.7X-5.0X |
|
|
攝像目鏡倍率 |
0.4X |
|
|
光學倍率 |
0.28X-2.0X |
|
|
視頻放大倍率 |
24-170X/26X-190X
|
|
|
視野范圍 |
2*3.5-13.7*24.5mm |
|
|
工作距離 |
105mm |
|
|
中心距 |
120mm |
|
|
CCD系統規格 |
分辨率 |
1920*1080P
|
|
傳感器尺寸 |
SONY 1/3
|
|
|
像元尺寸 |
2.75微米*2.75微米 |
|
|
數據位數 |
12BIT |
|
|
曝光方式 |
逐行曝光 |
|
|
HDR |
三級增強 |
|
|
SE |
三級邊緣增強 |
|
|
白平衡 |
手動/自動 |
|
|
對焦方式 |
手動 |
|
|
輸出幀率 |
60fps |
|
|
輸出方式 |
HDMI數字高清 |
|
|
輸出色彩 |
彩色/黑白 |
|
|
電源輸出 |
12V1A |
|
|
固定支架系統規格 |
調焦鏡架 |
粗動調焦手輪，調焦手輪松緊可調，升降行程0-105mm |
|
力臂式支架 |
50*60*300mm |
|
|
工作平臺 |
320*285*32mm |
|
|
照明系統規格 |
外接式光源 |
UV紫外環形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
底部照明系統（選配） |
方形平行光 |
LED方形光，輸入電壓：AV100-240V寬電壓，亮度連續可調。 |
|
視頻顯示系統規格 |
屏幕規格 |
21.5/23.8英寸
|
|
屏幕比例 |
16：9 |
|
|
測量功能 |
圖片拍攝 |
BMP/JPG/PNG |
|
存儲方式 |
U盤 |
|
|
標識功能 |
點坐標、十字線、坐標線、文字注釋 |
|
|
長度測量 |
直線、折線、曲線、圓弧、平行線距、點線距。 |
|
|
圓心距測量 |
兩點定圓、三點定圓。 |
|
|
幾何測量 |
線長、線間距、圓半徑、同心圓。 |
|
|
幾何面積 |
圓面積、方形、三角形、多邊形。 |
|
|
夾角測量 |
內角、外角測量。 |
|
|
影像旋轉 |
垂直旋轉、水平旋轉。 |
|
|
其他功能 |
文字編輯、注釋 |
